阻抗分析仪还能测量哪些与阻抗相关的衍生参数?

2024-12-21 14:03:16
0

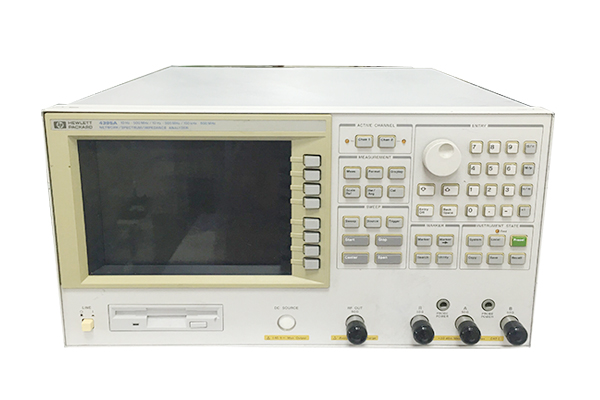

除了常规的电阻、电感、电容等参数外,阻抗分析仪还能测量以下与阻抗相关的衍生参数:

导纳参数:

导纳(Y):是阻抗的倒数,用于描述电路对交流电流的导通能力,与阻抗相互对应,可通过测量得到的阻抗值计算得出 ,即 .

电导(G):表示电阻的倒数,反映了导体传导电流的能力,其值等于导纳的实部,即 .

电纳(B):是导纳的虚部,用于衡量电感或电容对交流电流的阻碍作用,其值等于导纳的虚部,即 .

复数阻抗与复数导纳:以复数形式表示阻抗和导纳,能够更反映电路元件在交流电路中的特性,其中复数阻抗 ,复数导纳 ,这里的 是虚数单位, 为电阻, 为电抗, 为电导, 为电纳.

损耗因数(D):用于衡量电介质材料在电场作用下的能量损耗特性,通常定义为介质损耗角正切值,其与电容、电感等参数有关,对于电容器,,其中 为品质因数, 为等效串联电阻, 为容抗.

品质因数(Q):是衡量电感或电容等储能元件性能的一个重要指标,对于电感,,对于电容,,其中 为感抗, 为电感的串联电阻, 为容抗, 为电容的等效串联电阻,品质因数越高,表示元件的储能效率越高,损耗越小.


相位角(θ):表示电压与电流之间的相位差,可通过测量得到的阻抗或导纳计算得出,对于阻抗 ,,对于导纳 ,,相位角的大小反映了电路的性质,如感性、容性或阻性.

等效串联电阻(ESR):对于实际的电容或电感元件,由于存在各种损耗因素,其等效电路模型中通常会包含一个等效串联电阻,该电阻反映了元件在交流电路中的能量损耗情况,可通过阻抗分析仪直接测量得到.

直流电阻(DCR):主要用于测量电阻元件的直流电阻值,也可用于电感、电容等元件在直流情况下的电阻特性,对于一些具有直流偏置特性的电路或元件,测量其直流电阻有助于更了解其性能.

反射系数与传输系数:在射频和微波领域,阻抗分析仪可用于测量网络的反射系数和传输系数等参数,反射系数反映了信号在传输过程中遇到阻抗不匹配时的反射情况,传输系数则表示信号通过网络后的传输情况,这些参数对于设计和优化射频电路、微波器件以及通信系统等具有重要意义.
