阻抗分析仪应用特点

2021-08-26 16:27:26
0

  阻抗分析仪能在阻抗范围和宽频率范围进行准确测量,它利用物体具有不同的导电作用,在物体表面加一固定的低电平电流时,通过阻抗计算出物体的各种器件、设备参数和性能优劣。


  阻抗分析仪主要适用对象为各类超声器件阻抗特性的测量,包括︰压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、超声洁牙、超声测距、超声乳化、超声除垢、超声马达等等所有使用超声的设备。


  阻抗分析仪的特点是∶易用、指标和图形相结合、参数准确、价格低廉、对生产的可指导性非常强等。


  对压电器件的进行阻抗测量是正确使用器件的前提条件。对于压电器件,通过阻抗分析仪可以得到其主要参数,包括:谐振频率Fs、反谐振频率Fp、半功率点F1与F2、更大导纳Gmax、静电容CO、动态电抗R1、动态电容C1、动态电感L1、自由电容CT、自由介电常数、机械品质因素Qm、机电耦合系数Keff、Kp、K31、K33等,并可以绘制压电器件的五种特性曲线(导纳特性图、阻抗特性图、导纳极坐标图、阻抗极坐标图、对数坐标图)。

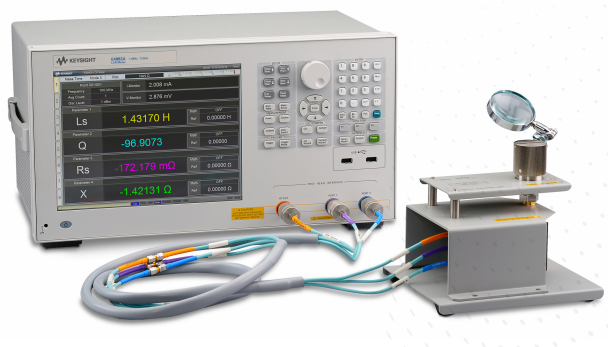

阻抗分析仪

     阻抗分析仪能在阻抗范围和宽频率范围进行测量,它利用物体具有不同的导电作用,在物体表面加一固定的低电平电流时,通过阻抗计算出物体的各种器件、设备参数和性能优劣。


  特性


  (注:不同厂家相关特性数据会存在差异)

1、阻抗分析仪基本**度:0.05[%]


  2、频率**度:士0.005[%]


  3、量测参数:Z,L,C,R,Q,D,Y,G,B,X


  4、输出:10mV to 1v rms,200uA to 20mA rms5、显示格式:串/并联电路,或两极式


  6、图形分析模式:任选两种参数依频率及直流偏压源扫描7、电表模式:可当标?准LCR电表使用


  8、待测:组件连接


  9、备有许多的可选附件以供不同的测试需要.10、消耗因素:士0.0005(1+D*D2)


   10、质量因素:士0.05[%](Q + 1/Q
