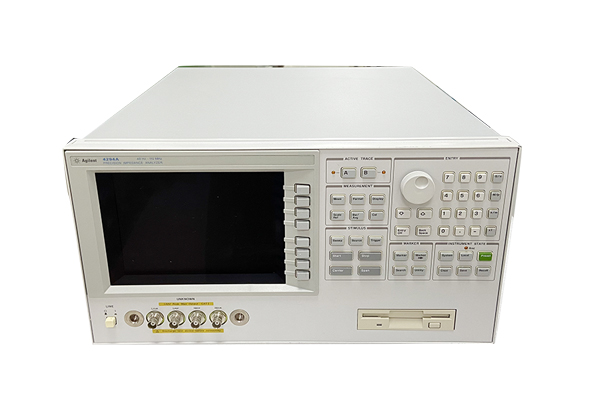

阻抗分析仪在半导体工业中的应用广泛，以下是一些主要的应用：

半导体材料特性测量

介电常数测量：半导体材料的介电常数是其重要的电学性能参数之一，它影响着半导体器件的电容、绝缘性能等。通过阻抗分析仪可以准确测量半导体材料在不同频率下的介电常数，帮助研究人员了解材料的极化特性和电荷存储能力，从而为半导体器件的设计和制造提供基础数据。例如，在高频通信器件中，需要使用具有特定介电常数的半导体材料来实现良好的信号传输和隔离.

导电率测量：导电率是衡量半导体材料导电性能的关键指标，对于确定半导体的掺杂浓度、载流子迁移率等具有重要意义。阻抗分析仪能够测量半导体材料的交流阻抗，进而计算出其导电率，为半导体材料的质量控制和性能评估提供依据。在集成电路制造中，准确控制半导体材料的导电率对于实现高性能的晶体管和电路至关重要。

C-V 特性分析：电容 - 电压（C-V）特性是半导体器件中重要的特性之一，它反映了半导体器件的界面态、掺杂分布等信息。阻抗分析仪可以测量半导体器件在不同偏置电压下的电容值，从而得到其 C-V 特性曲线。通过对 C-V 特性曲线的分析，可以研究半导体器件的耗尽层宽度、平带电压、界面陷阱密度等参数，有助于优化半导体器件的制造工艺和性能.

半导体元件参数测试

LED 驱动集成电路寄生参数测试分析：LED 驱动集成电路中存在着各种寄生参数，如寄生电容、寄生电感等，这些寄生参数会影响 LED 驱动电路的性能和效率。阻抗分析仪可以准确地测量这些寄生参数，帮助工程师评估其对电路性能的影响，并采取相应的措施进行优化，如优化电路布局、选择合适的封装形式等，以提高 LED 驱动电路的稳定性和可靠性.

变容二极管的 C-VDC 特性测试：变容二极管的电容值会随着直流偏置电压的变化而改变，其 C-VDC 特性对于调谐电路、频率合成器等应用具有重要意义。阻抗分析仪能够准确测量变容二极管在不同直流偏置电压下的电容值，为变容二极管的性能评估和应用提供重要的参考数据.

晶体管或集成电路的寄生参数分析：晶体管和集成电路中也存在着寄生电容、寄生电阻等参数，这些参数会影响器件的高频性能、开关速度和信号完整性。通过使用阻抗分析仪对晶体管或集成电路进行寄生参数分析，可以更好地理解器件的内部结构和工作原理，为器件的设计优化和性提供支持.

半导体器件失效分析

短路和开路：当半导体器件出现短路或开路故障时，其阻抗会发生变化。阻抗分析仪可以通过测量器件的阻抗来快速是否存在短路或开路问题，并确定故障的大致位置。例如，在集成电路的生产过程中，使用阻抗分析仪可以对芯片进行快速的在线测试，及时发现并剔除存在短路或开路缺陷的芯片，提高产品的良率。

介质击穿和漏电：半导体器件中的介质层在长期使用或受到过高电压等因素影响时，可能会发生介质击穿或漏电现象。阻抗分析仪可以测量器件在不同电压下的漏电流和阻抗变化，从而介质击穿和漏电问题。这对于评估半导体器件的可靠性具有重要意义，有助于采取相应的措施来提高器件的稳定性和可靠性，如优化介质层的制备工艺、选择合适的绝缘材料等 。

界面态和缺陷分析：半导体器件的界面态和缺陷会影响其电学性能和可靠性。通过测量器件在不同频率和偏置条件下的阻抗，结合等效电路模型分析，可以研究器件的界面态密度、缺陷类型和分布等信息。这对于深入了解半导体器件的失效机制和改进制造工艺具有重要的指导意义，例如，可以通过优化表面处理工艺来减少界面态和缺陷，提高器件的性能和可靠性
