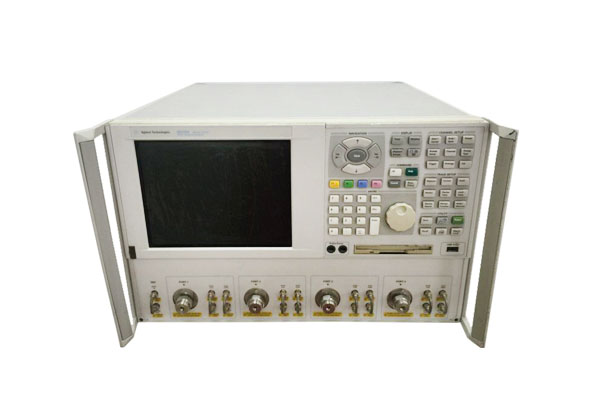

名称：安捷伦Agilent N5230A 网络分析仪

技术指标:   10 MHz - 20 GHz /40GHz

主要技术指标

108 dB的动态范围，<0.006 dB迹线噪声

<9微秒/点的测量速度，32个通道，16,001点

支持TRL/LRM校准、晶片上、夹具内和波导测量

描述

安捷伦PNA-L矢量网络分析仪隶属于PNA系列网络分析仪平台，是为满足通用网络分析需求而设计的。其先进的功能可以帮助您迅速、简便、精确地完成工作。

108 dB的动态范围及0.004 dB的轨迹噪声

<4.5 μs/点的测量速度，32条测量通道，每条通道最多16,001点

支持TRM/LRM校准，提供精确的晶片、夹具和波导测量

3.5mm （插入式） 连接件

N5230A PNA-L是一款4端口、20GHz矢量网络分析仪。该仪器可用于测量多端口平衡元件，如滤波器、双工器和RF模块等。Agilent N5230A PNA-L网络分析仪配有选件240/245，有助于无线通讯、WLAN、信号完整性、射频和微波工程师快速了解元件的特性，显著降低测试成本和提高工作效率。这款4端口PNA-L网络分析仪具有低迹线噪声（100kHz带宽处达0.005dBrms）和高动态范围（2GHz时为120dB），可实现更高精度和可重复操作。此外，安捷伦的可选电子校准（ECal）模块也是一种精确的单连接校准技术，它让工程师可以快速重复地执行高精确度的校准工作。
