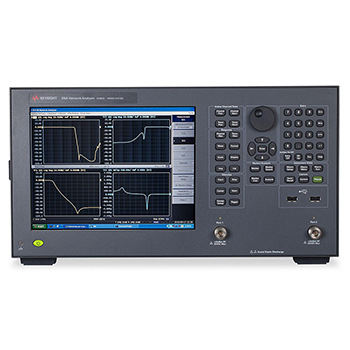

在射频与微波测量领域，网络分析仪是关键设备，承担着 S 参数测量、阻抗分析等重要任务。不过，随着使用时长增加与使用频率上升，各类故障也随之而来。熟悉常见故障表现及排查方式，对确保测量工作顺畅开展、提升工作效率意义重大。

　　常见故障类型

　　硬件连接故障

　　电缆连接问题：网络分析仪与被测设备间的连接电缆，若出现弯曲、折断或接头松动，会导致信号传输异常。例如，在高频测量时，电缆轻微弯折都可能引发信号衰减与反射，让测量结果出现偏差。

　　接口损坏：仪器的输入输出接口经频繁插拔，容易造成接口内金属触点磨损、变形，致使接触不良。这可能导致信号无法正常输入或输出，引发测量错误。

　　信号源故障

　　信号功率异常：信号源输出功率不稳定或低于正常范围，会造成测量时被测设备响应微弱，影响测量精度。比如，测量放大器增益时，若信号源功率不足，得到的增益值会远低于实际值。

　　频率不准确：信号源频率漂移，使得输出频率与设定频率不符，在进行频率相关测量（如扫频测量）时，测量结果将出现严重偏差，无法准确反映被测设备特性。

　　接收机故障

　　灵敏度下降：接收机灵敏度降低，难以捕捉到微弱信号，在测量低损耗器件或远距离传输信号时，会出现测量数据丢失或不准确的情况。

　　噪声系数增加：接收机内部电路元件老化、损坏等，可能导致噪声系数加大，测量信号中混入过多噪声，使测量结果波动大、精度降低。

　　软件故障

　　测量设置错误：用户误操作，设置了错误的测量参数，如扫描带宽、点数、平均次数等，会使测量结果与实际情况不符。例如，扫描带宽设置过窄，可能遗漏重要信号特征。

　　系统软件异常：网络分析仪的操作系统或测量软件出现故障，如程序崩溃、死机等，导致仪器无法正常运行测量功能，影响工作进度。

　　故障排查方法

　　外观与连接检查

　　物理检查：仔细查看仪器外观有无损坏、变形，显示屏是否正常显示。检查连接电缆是否有明显弯折、破损，接头是否牢固，有无松动、氧化迹象。若发现电缆有问题，及时更换；接头松动则重新插拔固定。

　　接口测试：使用专业的接口检测工具，检查仪器接口的电气性能，如接触电阻、绝缘电阻等。对于损坏的接口，需由专业维修人员进行更换。

　　信号源测试

　　功率测量：使用功率计连接到网络分析仪的信号输出端口，测量实际输出功率，与仪器设置功率对比。若功率偏差超出允许范围，需校准信号源或检查内部功率放大电路。

　　频率校准：利用高精度频率计测量信号源输出频率，若频率不准确，按照仪器操作手册进行频率校准操作。若校准后仍有问题，可能是频率合成器等硬件故障，需专业维修。

　　接收机性能检测

　　灵敏度测试：使用标准信号源输入已知强度的微弱信号，检查网络分析仪接收机能否准确接收并测量。若灵敏度不符合指标，检查接收机前端放大器、滤波器等部件是否正常。

　　噪声系数测量：借助噪声系数测试仪测量接收机噪声系数，若噪声系数过大，逐步排查接收机内部各电路模块，找出噪声源并进行修复或更换。
